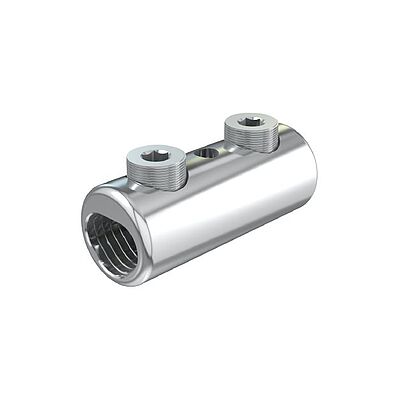

Abbildung kann abweichen.

Niederspannungsschraubverbinder, verzinnt, mit Sichtloch

Die Niederspannungsschraubverbinder entsprechen den Anforderungen aus DIN SPEC 47640 und sind für alle Leitermaterialien und -bauformen der Leiterklassen 1 und 2 geeignet.
Für das Überschrumpfen der Verbinder ist keine Nacharbeit nötig.
Durch den neuen, großen herzförmigen Leiterkanal schließen die Schrauben bündig mit der geraden Oberkante des Leiterkanals ab.
Das Einführen von gequetschten oder überstehenden Leiterenden wird vereinfacht und ein Anstoßen oder Verhaken der Einzeldrähte wird somit verhindert.
Der drehbare Druckteller am Fuß der Schrauben verhindert die Beschädigung von Einzeldrähten bei der Montage und sorgt unabhängig vom Leitermaterial und der Leiterform für optimale Kontaktkräfte über die gesamte Lebensdauer der Verbindung.

Die Niederspannungsschraubverbinder sind elektrisch & mechanisch typgeprüft nach IEC 61238-1-1 Klasse A.

Vorteile:

  • Für alle Leitermaterialien und -bauformen, inklusive Sektor 120°
  • Großzügig dimensionierter Leiterkanal
  • Hohe Kontaktkraft bei geringem Anzugsmoment
  • Großzügiger Platz hinter der Schraube für Leiterpositionierung
  • Keine Beschädigung von Einzeldrähten
  • Montage mit Standard-Werkzeug

Technische Daten

Artikelnummer 332 806 120 00001
Leiterquerschnitt Al RE (mm2) 35 - 185
Leiterquerschnitt Al RM (mm2) 35 - 185
Leiterquerschnitt Al SE (mm2) 35 - 240
Leiterquerschnitt Al SM (mm2) 35 - 185
Leiterquerschnitt Cu RE (mm2) 35 - 185
Leiterquerschnitt Cu RM (mm2) 35 - 185
Leiterquerschnitt Cu SM (mm2) 35 - 185
Werkstoff Verbinderkörper Aluminium, verzinnt
Sichtloch ja
Trennsteg nein
Werkstoff Schrauben Aluminium, blank
Anzahl Schrauben 2
Schlüsselweite 8 (Innensechskant)
Schraubentyp Stiftschraube

Abmessungen

Außendurchmesser Ø (mm) 32
Körperlänge (mm) 80

Downloads

Datenblatt als PDF-Datei
Kundenzeichnung als PDF-Datei
