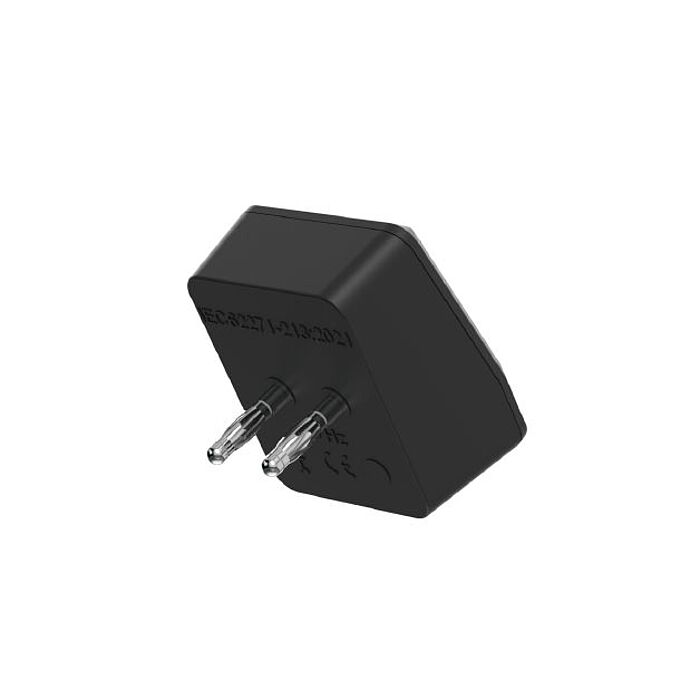

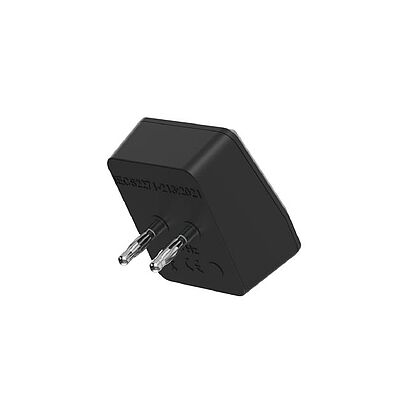

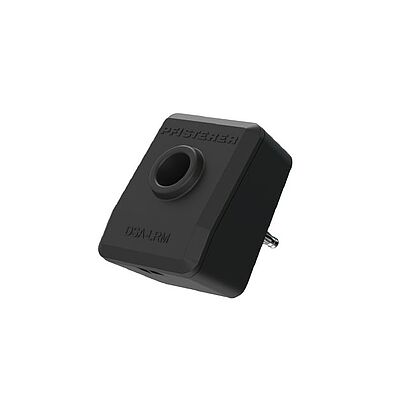

DSA-LRM, Dauerspannungsanzeiger LRM-System
Der Dauerspannungsanzeiger DSA-LRM ist ein steckbares Anzeigegerät für das LRM-System. Er ermöglicht an kapazitiv ausgekoppelten Spannungen eine Prüfung auf Spannungsfreiheit.
Technische Beschreibung:- Keine Fremdenergie erforderlich
- Spannungsanzeige durch rot blinkende Leuchtdiode
- Vollisoliertes System (IP66) aus stoßfestem Kunststoff
- Integrierte Steckerstifte mit Abdichtung zur Schnittstelle
- Wiederholungsprüfung mit Euro-Test LRM möglich
- Für alle Klimazonen geeignet
Technische Daten
| Artikelnummer | 827 020 002 | |
|---|---|---|
| Nennfrequenz | fN (Hz) | 50...60 |
| Zulässige Umgebungstemperatur | (°C) | -25 ... +55 |
| Eigenkapazität | (pF) | 150 |
| Schutzklasse | IP66 | |
| Ansprechschwellenspannungsbereich | Ut (V) | 4...5 |
| Ansprechschwellenstrombereich | It (µA) | 1.62...2.5 |
| Blinkfrequenz bei Ut | (Hz) | 1 |
| Eingangsimpedanzbereich des Anzeigegeräts | (MΩ) | 2...2.4 |
| Höchste dauernd zulässige Spannung | (V) | 60 |
| Lastkapazitätsbereich CS des Koppelteils | (pF) | 1326...1592 |
Abmessungen
| Höhe | (mm) | 53 |
|---|---|---|
| Breite | (mm) | 44 |
| Tiefe - ohne Steckerstifte | (mm) | 29 |
