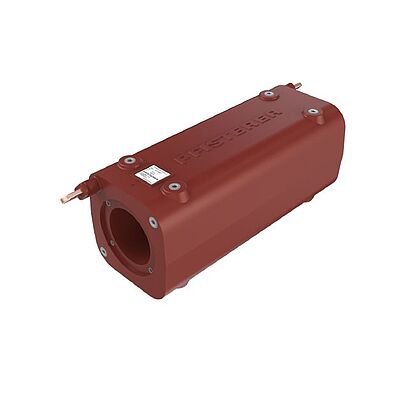

CONNEX Verbindungsmuffe, Größe 4, bis 72,5 kV
Anwendung:
- Steckbare Verbindung von zwei Kabeln
- Temporäre Nutzung an Prüfstellen
- Interimslösung im Leitungsbau
- Für temporären oder permanenten Einsatz
- Schnelle Installation durch Vormontage der Kabelanschlussteile
- Kombination unterschiedlicher Leitermaterialien
- Verbindet unterschiedliche Kabelquerschnitte in einer Muffe
- Spannungsfester Verschluss ohne Gasarbeiten und ohne Überwachungseinrichtung
- Berührungssicher, überflutbar und wartungsfrei
- Zertifiziert für Offshore-Einsatz
Technische Daten
| Artikelnummer | 827 234 001 | |
|---|---|---|
| Max. Betriebsspannung | Um (kV) | 72.5 |
| Größe | 4 | |
| Nennspannung | Un (kV) | 60 - 69 |
| Leiter-Erdspannung | U0 (kV) | 36 |
| Bauform | gerade | |
| Isoliermedium | Epoxidharz | |
| Einsatzort | Freiluft, Innenraum und Offshore | |
| Angewendete Normen | IEC 60840, IEC 63026 | |
| Stückprüfung: Nenn-Steh-Wechselspannung 1 min. | (kV) | 140 |
| Stückprüfung: Teilentladungsmessung < 5 pC bei | (kV) | 63 |
| Blitzstoßspannung BIL | (kV) | 350 |
| Nennstrom | IN (A) | 2500 |
| Nenn-Stoßstrom | (kA) | 160 |
| Schutzklasse | IP67 | |
| Gewicht | (kg) | 70 |
