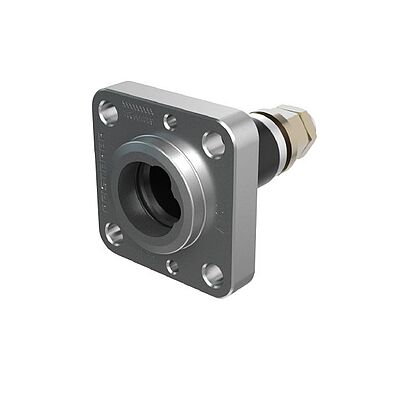

Abbildung kann abweichen.

P3PS Einbaubuchse

Technische Daten

Artikelnummer 305 007 310
Größe P3
Kodierung AF10
Anschlussart Gewindebolzen M20 x 47
Gewindebolzenlänge (mm) 47
Material Druckmutter Edelstahl (A2)
Sicherungsscheibe Ja
Nennspannung AC - Effektivwert (kV) 4,4
Bemessungsstoßspannung AC (kV) 15 (EN 50124-1, Tab. A2)
Bemessungsstrom (A) 1250 (DIN EN 60512-5-2, 20°C)
Kurzschlussfestigkeit (kA / 2 sec) 16,7
Schutzart IP 67 (DIN EN 60529)
Betriebstemperatur (°C) -40 ... +125
Gewicht (g) 920
Flammbeständigkeit UNI CEI 11170-3
NF F16-101
CEN/TS 45545-2
