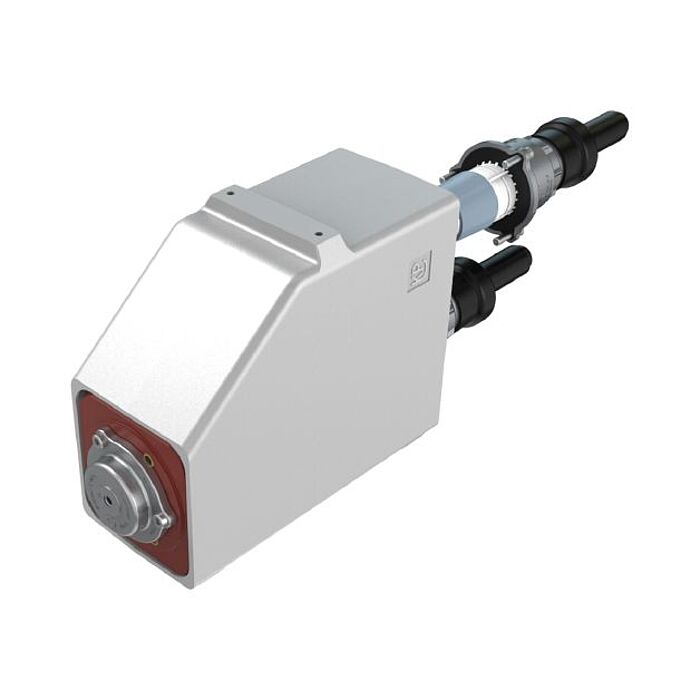

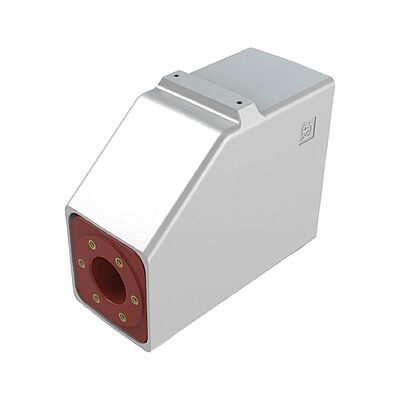

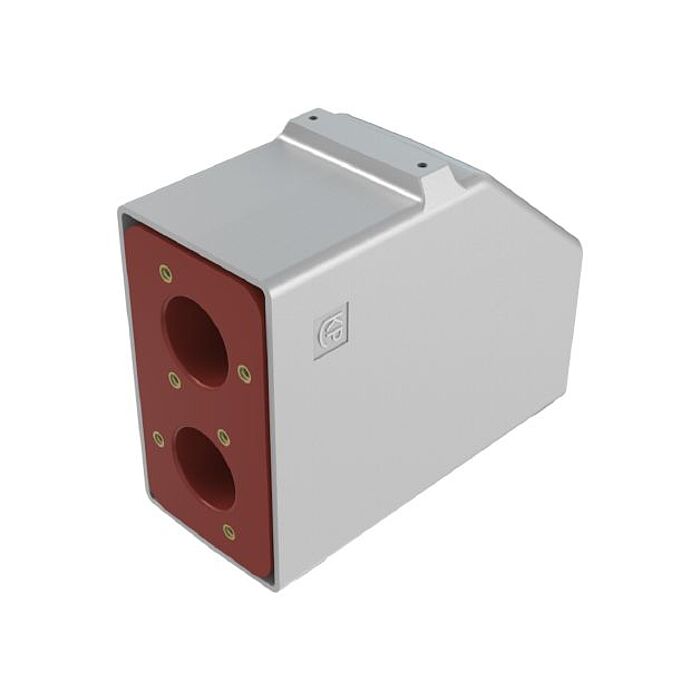

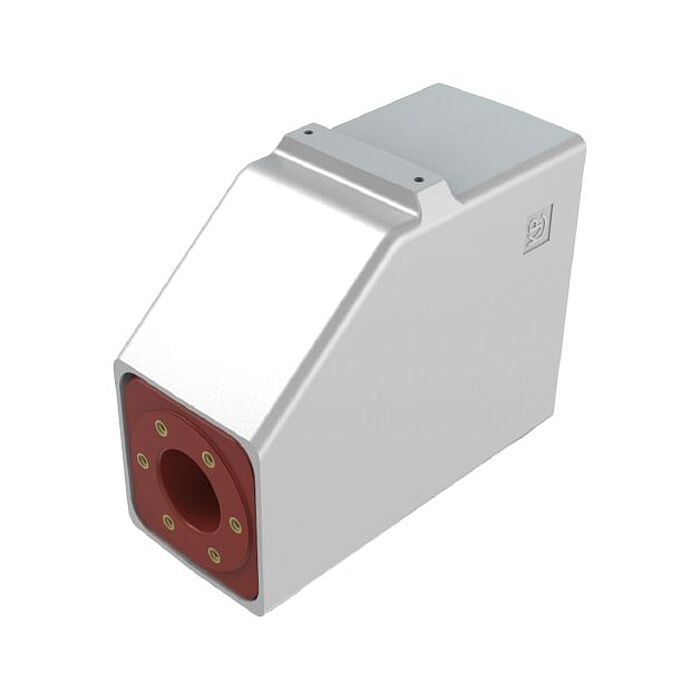

MV-CONNEX T-Muffe, Größe 1 bis 36 kV

Einpolig, metallgekapselt, freiluftbeständig.
Der Anschluss wird durch Stecken des CONNEX Kabelanschlussteiles hergestellt.
Eingegossene Abschirmungen garantieren gleichzeitig eine kurzschlussfeste Kabelschirmverbindung.
Die unterirdischen T-Muffen können bei Netzumbauten gegen CONNEX Verbindungsmuffen ausgetauscht werden.

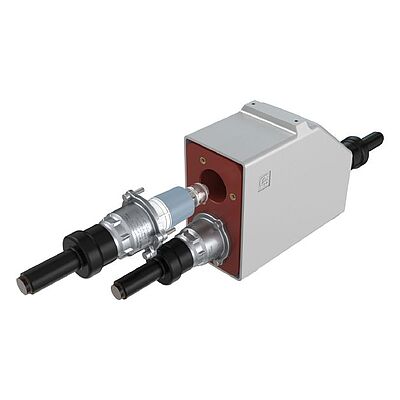

Mit dieser T-Muffe und dem CONNEX Kuppelanschlussteil können Schaltanlagen, die mit CONNEX Geräteanschlussteilen ausgerüstet sind, nachträglich auf Doppelanschlüsse erweitert werden. Darüberhinaus kann ein steckbarer Kabelabzweig realisiert werden.


Die einpolige T-Muffe wird anschlussfertig geliefert. In dem Isolierkörper sind die CONNEX Kontaktbuchsen integriert.

*) MV-CONNEX Kuppelanschlussteil, nur in Größe 2 verfügbar

Technische Daten

Artikelnummer 827 147 001
Größe 1
Max. Betriebsspannung Um (kV) 36
Bauform Abzweigung
Nennstrom IN (A) 630
Ausführung mit Metallgehäuse, nicht erdbodenbeständig
Gewicht (kg) 21
