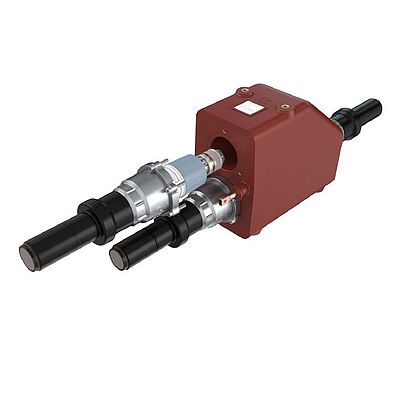

Abbildung kann abweichen.

MV-CONNEX T-Muffe, Größe 3 bis 52 kV, erdbodenbeständig

Einpolig, metallgekapselt, freiluftbeständig, erdbodenbeständig.
Der Anschluss wird durch Stecken des CONNEX Kabelanschlussteiles hergestellt.
Eingegossene Abschirmungen garantieren gleichzeitig eine kurzschlussfeste Kabelschirmverbindung.
Die unterirdischen T-Muffen können bei Netzumbauten gegen CONNEX Verbindungsmuffen ausgetauscht werden.


Mit dieser T-Muffe und dem CONNEX Kuppelanschlussteil können Schaltanlagen, die mit CONNEX Geräteanschlussteilen ausgerüstet sind, nachträglich auf Doppelanschlüsse erweitert werden. Darüberhinaus kann ein steckbarer Kabelabzweig realisiert werden.


Die einpolige T-Muffe wird anschlussfertig geliefert. In dem erdbodenbeständigen Isolierkörper sind die CONNEX Kontaktbuchsen integriert.

*) MV-CONNEX Kuppelanschlussteil, nur in Größe 2 verfügbar

Technische Daten

Artikelnummer 827 227 001
Größe 3
Max. Betriebsspannung Um (kV) 52
Bauform Abzweigung
Nennstrom IN (A) 1250
Ausführung erdbodenbeständig
Gewicht (kg) 46

Downloads

Datenblatt als PDF-Datei
Kundenzeichnung als PDF-Datei

Zubehör
